桥梁液压顶推系统,桥梁转体系统,连续牵引千斤顶,连续提升千斤顶

桥梁液压顶推系统 连续提升千斤顶 桥梁液压顶推系统控制柜
海力PDT桥梁液压顶推系统,连续牵引千斤顶,桥梁转体系统,吨位50-2000T,计算机控制同步顶推 海力PTS连续提升千斤顶,吨位50-2000T,计算机控制同步提升系统 桥梁液压顶推系统,桥梁转体系统,桥梁液压顶推系统(50-2000T)通过PLC电脑控制同步连续顶推

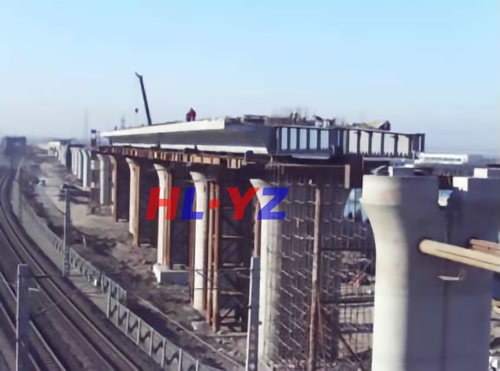

桥梁液压顶推系统,连续牵引千斤顶,桥梁转体系统,智能连续转体系统,智能顶推系统包括“液压千斤顶”、“液压泵站”和“电气自动化操控体系”三部分,是集机电液为一体的高科技工程应用设备。首要应用于桥梁转体、桥梁梁体整体顶推、大型构件水平连续顶推(拖拉)等工程施工中。体系操作界面可监督顶推情况及设定操控参数。操控体系具有“自动”、“手动”和“穿索”三种操控状态。
步履式顶推千斤顶参数
型号 吨位
T
油压
MPa
拉力活
塞面积
回程活
塞面积
回程
油压
活塞
行程
穿心
孔径
质量
KG
外径
mm
连接板外形
mm
连接板安
装孔径
海力PDT40 40 26 1.51 0.359 <25 200 Ф68 150 Ф236x1532 230x230x30 Ф250xФ26
海力PDT60 60 20 2.98 1.382 <25 200 Ф120 385 Ф285x1580 300x300x30 Ф355xФ26
海力PDT120 120 26 4.59 2.45 <25 200 Ф140 576 Ф344x1625 365x365x30 Ф410xФ26
海力PDT200 200 26 7.61 3.683 <25 200 Ф175 983 Ф430x1738 460x460x40 Ф530xФ32
海力PDT300 300 30 10.05 4.775 <25 200 Ф196 1320 Ф495x1790 510x510x50 Ф594xФ40
海力PDT350 350 25 14.27 9.087 <25 200 Ф240 2050 Ф580x1800 600x600x50 Ф679xФ40
海力PDT500 500 27 18.38 8.325 <25 200 Ф280 2826 Ф700x2180 725x725x60 Ф820xФ40
海力PDT750 750 26 28.86 16.42 <25 200 Ф400 4848 Ф840x2560 835x865x60 Ф985xФ40
操控体系结构分为“集中式”和“网络式”。集中式结松的体系经济、稳定,首要适用于设备铺设距离不大的转体工程:网络式体系适用于设备铺设距离大,如合适作业墩跨度较大的桥梁钢箱梁或钢桁梁的顶推施工工程。

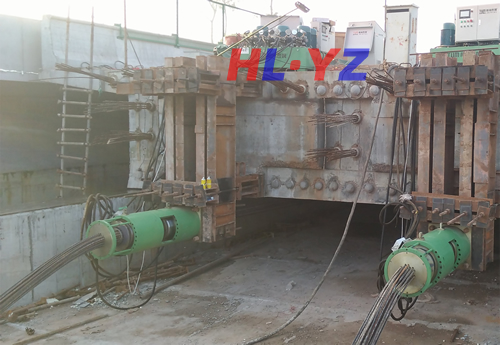

        智能接连顶推(转体)体系由接连顶、液压泵站、操控体系等组成。本体系的泵站选用变频调速操控流量技术,可完成无级调速。体系选用位移传感器无线传输体系做伸长位移采集,精度可达0.1mm,与泵站油泵变频体系组成闭环操控,到达精准同步,完成压力、位移同步双重操控。
       本体系具有同步性好、牵引力均衡等特色,能使整个顶推(转体)过程平稳,无冲击颤抖。适用于各类桥梁及大型构件的水平顶推或水平转体工程。

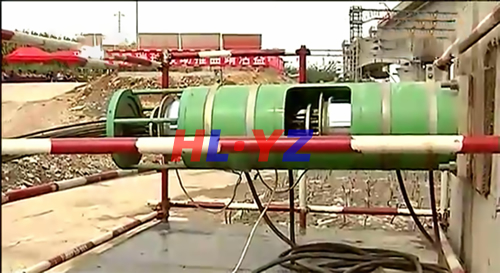

       本体系的接连顶推(转体)原理是经过接连顶的前顶和后顶交替作业,到达顶推力不间断传递的效果。
 特点:
1、同步性好,始终保持前后顶均衡无缝交替受力,有效操控顶推(转体)全过程平稳、无冲击颤抖。
2、千斤顶、液压泵站完成变频闭环无级调速,轻松完成在行将顶推(转体)到接近方针时的低速微动就位。
3、选用多泵头并联输出流量的安全冗余形式,仅剩一个泵头作业时还能确保体系运转。
4、理论上操控体系能同时无限台并联的泵站与千斤顶,用户可完成搭积木式组合多点顶推(转体)的叠加方法。
5、理论上笔记本电脑与操控体系实时监控记载无限台泵站与千斤顶作业全过程的油压、位移、顶推力、转动角度等信息。
桥梁液压顶推系统桥梁液压顶推系统桥梁转体系统连续牵引千斤顶
