手动液压弯管机
海力WQ/WQJ22-114手动液压弯管机,弯管壁厚<6mm 铸钢模具,模具永远不坏。 |
海力QS22-114手动弯管机,弯管壁厚<6mm铸铁模具,如使用不当会损坏模具。 | 海力W22-159电动液压弯管机,壁厚<12mm,铸钢模具,速度快 |
手动液压弯管机配置有快速柱塞,及慢速柱塞按照需要有两种不同的弯管速度,铸钢模具不会因为弯管角度的问题及孔位插错导至模具的损坏。
1、如管子壁厚为2-5mm可选择海力Q电、手动弯管机或海力W电动弯管或海力WQ手动液压弯管机。
2、管子壁厚0.5-4mm选择DWQJ滚动式弯管机
3、管径较小10-25mm选择海力QS25手动弯管机
4、壁厚≤12mm选择海力W电动弯管机
型号 | 适用管径 | 最大工作压力 | 最大工作行程 | 弯曲角度 | 油箱容量(15#机油) | 型号 |
海力W2Q | 22-60mm | 45MPa | 250mm | 90°≤a<180° | 1.2Kg | WQJ60 |
海力W3Q | 22-90mm | 50MPa | 320mm | 90°≤a<180° | 2.5Kg | WQJ90 |
海力W4Q | 22-108mm | 63MPa | 415mm | 90°≤a<180° | 4Kg | WQJ108 |
海力W5Q | 22-114mm | 63MPa | 415mm | 90°≤a<180° | 4Kg | WQJ5 |
二、概述:本厂生产的手动液压弯管机是参考日本同类产品设计并制造,液压部分用快慢手摇泵并设置超负荷卸荷机构及滤油器,故该机具有结构合理,重量轻、体积小、使用时间长的特点,为建筑、化工、水暖、石油、煤炭等部门理想的手动弯管工具。
三、使用方法
l、将手动液压弯管机开关拧紧、支承轮和模子与被弯工件接触部位涂润滑油脂。
2、根据所弯管材大小,选择相应的弯模,装在活塞杆顶端,将两个支承轮相应的尺寸槽面向着弯模,特别注意支承轮应放在翼板面边的所相应尺寸孔内,“最大规格最外孔。以此类推。避免两支承轮位置不对称,造损坏模子及机件。
3、放好工件后将上翼板盖上,先用快泵使弯模压到工件件,再用慢泵将工件压到所需角度,弯好后打开关,工作活塞将自动复位,翻开上翼板,将工件取出。
四、注意事项:1、手动液压弯管机使用前首先检查油箱内的油是否充足,如不足应加满。
2、工作前开关—定要关死;否则压力打不上,并把加油螺塞拧松,以便油箱通气.
3、所弯管材的外径一定要与弯模凹槽贴合,否则工件会产生凹瘪现象或将模子涨裂。
4、焊接管的焊缝在要处于弯曲处正外侧或正内侧。弯曲过程中两支承轮要同时转动且工件在支承轮的凹槽内滑动,如单面不动应停止操作。
5、手动液压弯管机平时做好设备的清洁保养工作,加油要清洁,—定要经80目以上滤网过滤,油滤装置要定期清洗
6、手动液压弯管机使用15号机械油。
五、易损件
为方便用户维修,将手动液压弯管机易损密封件放入备件袋中。
l、YX型密封圈D28(1只),D16(2只)。
六、可能发生的故障及排除方法:
故障 | 产生原因 | 排除方法 |
1、活塞杆伸出一定长度后摇动手柄,项杆一伸一缩。 | 加油螺塞未拧松 | 拧松加油螺塞 |
泵体中出油阀口不密封出油阀钢球不园整 | 油中有垃圾,应换干净的机油,更换钢球。 | |
2、大、小泵活塞杆处渗油 | 密封圈损坏 | 将备件袋中密封圈换上 |
3、开关处渗油 | 开关内压圈太松 | 拆下限位螺钉和开关后,拧紧压圈 |
4、顶杆顶出无力, 不能工作。 | 开关内钢球密封不好开关顶端没有顶牢钢球或掉落钢球 | 调换钢球拧紧开关,如无钢球,应加钢球。 |
5、顶杆顶端漏油 | 活塞杆顶端密封圈损坏 | 更换14×2.4 O型密封圈(自备) |
6、大、小泵吸油不足 | 滤网器内滤网上附有垃圾或油量不足 | 拧下12序号零件,用汽油清洗网体并加满油。 |
7、模子安装孔裂开 | 模子项出时有侧向载荷 如:弯过的工件再弯时位置未放正 |
检查两个支承轮位置是否对称,支承轮和工件贴合处涂油,放正第二次弯曲的位置。 |
8、拾泵也称冒泵、回泵 | 出油阀钢球不能正常复位 | 将作用杆(15)伸出,使柱塞泵上有压力时,在手柄座(14)上用郎头敲击几下即可使阀球复位。 |
七、本厂手动液压弯管机配套模具及管材直径壁厚、标准(单位:mm)
海力W1Q | 配套模具 | 0.5” | 0.75” | 1” | 1.25” | 1.5” | 2” | |||
管材直径 | 21.25 | 26.75 | 33.5 | 42.25 | 48 | 60 | ||||
壁厚 | 2.75 | 2.75 | 3.25 | 3.25 | 3.5 | 3.5 | ||||
海力W2Q | 配套模具 | 同上 | 2.5” | 3” | ||||||
管材直径 | 75.5 | 88.5 | ||||||||
壁厚 | 3.75 | 4 | ||||||||
海力W3Q | 配套模具 | 同上 | 4“ | |||||||
管材直径 | 108 | |||||||||
壁厚 | 4.5 |
八、结构示意图

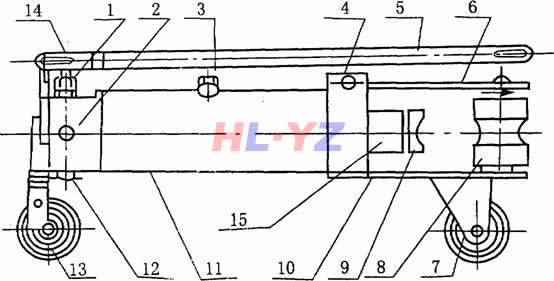

WQJ系列液压弯管机结构示意图
1、柱塞泵; 2、开关;3、加油口; 4、油缸座; 5、手柄;
6、上模板; 7、后轮;8、支承轮: 9、弯管模; 10、下模板;
11、油箱;12、滤油器;13、前轮:14、手柄座;15、作用杆;
装箱单
序号 | 名称 | 数量 | 备注 |
1 | 机体 | 1 | |
2 | 上、下翼板 | 2 | |
3 | 模子 | G60—6只G90—8只G108—9只 | |
4 | 支承轮 | 2 | |
5 | 支承轮销 | 2 | |
6 | 手柄 | l | |
7 | 备件袋 | 1 | 内装:快泵密封圈1只,慢泵密封圈2只 |
8 | 说明书 | l |
